상세설명

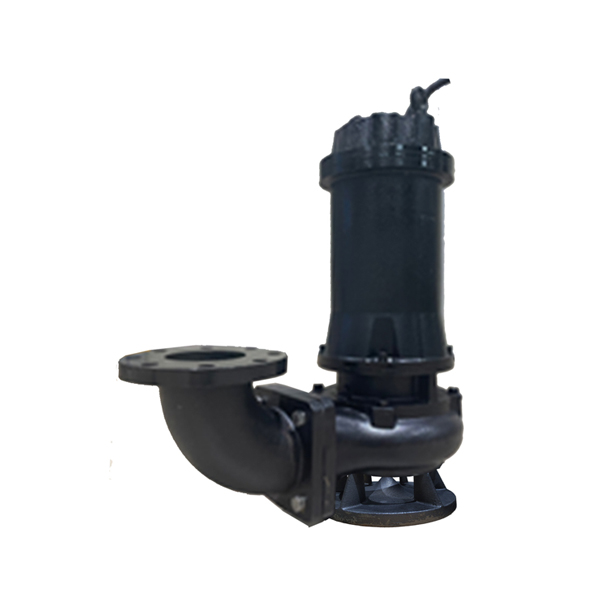

건물과 설비에서 나오는 수온 (0∼40) ℃, pH (5∼9), 크기 20mm 이하의 고형물을 함유한 오수ㆍ잡배수를 취급하는 한쪽 흡입형 단단 원심형에, 저수조 내에 설치되어 60Hz의 2극 또는 4극 수중 유도 전동기와 공통축 또는 축 이음에 의하여 직결되는 수중펌프(볼텍스형)에 대하여 규정한다. 펌프의 설계 및 제작은 KS B 6321(배수용 수중 모터펌프)에 준하며, 조달청 고시 최소녹색기준 제품에 의거 토출 구경기준 200mm 이하, 규정 토출량 15㎥/min 이하인 펌프에 대해서만 적용한다.

특장점

 - 펌프의 구조는 모터, 브라켓, 프레임, 베어링하우징, 석션커버, 케이싱, 임펠러 등으로 구성된다.

 - 펌프와 모터가 일체형이며, 수중에서 원활하게 작동될 수 있도록 KS B 6321(배수용 수중모터펌프)에 준하여 견고하게 설계 및 제작한다.

 - 수중에서 사용되는 펌프 특성상 모터 보호 등급은 IP68이다.

 - 펌프의 흡입구 방향으로 유체의 흡입을 안내하는 흡입콘부, 유선형 곡면을 갖는 안착판부, 단면이 유선형인 연결대부, 출몰스트레이너로 구성되는 ‘유로 개선형 받침대’를 포함한다.

 - 펌프는 ‘유로 개선형 받침대’에 의해 흡입구 부근에서의 난류 발생이 최소화되고, 유체의 저항이 감소되며, 유체의 흐름성이 향상됨으로써 펌프의 성능이 향상된다.
