可变压控制技术介绍
可变压控制的技术介绍
부스터 펌프 시스템의 토출압 제어 기준이 유량에 따라 달라지는 가변압(배관
마찰손실양정)을 따르도록 제어하는 것.
新技术性
-
在韩国/世界上首次实施考虑到管道
摩擦损失的可变压控制
- 自动计算出当前工作状态下的流量(在±3%以内）
- 新产品认证(NEP:NEP-MOTIE-2020-095)
便利性
-
根据建筑信息(楼数, 层数, 户数等) 自动
计算出管道的摩擦损失量
- 根据峰值压力，自动设置启动压力
-
通过将管道的摩擦损失量转换为
流量的压力方程，自动设置可变压力参考线
- 提供当前流量、累积流量、当前电力和累积电力信息
- 提供每个泵的运行信息（转数、运行时间等）
-
实施最佳的泵更换方法，以防止在泵切换过
程中出现寻压和降压现象
效果
- [电力减少] 根据流量不同, 电力比现有产品减少20%左右
-
[降低电力量] 根据使用处的不同, 24小时耗电量比现有产品降低约20%
控制方式的改变
| 世代 |
第1代 |
第2代 |
第3代 |
第4代(目前) |
控制
方式 |
ON/OFF |
恒压控制 |
恒压控制 |
可变压控制 |
供水
系统 |
고가수조방식 |
급수펌프직송방식 |
급수펌프직송방식 |
급수펌프직송방식 |
| 组成 |
|
|
|
|
| 世代 |
第3代 |
第4代(目前) |
控制
方式 |
恒压控制 |
可变压控制 |
供水
供水 |
급수펌프직송방식 |
급수펌프직송방식 |
| 组成 |
|
|
如何确定流量和压力
| 流量 |
扬程 |
1. 通过几何串联负荷单元（FU）的计算方法
2. 基于仪器数量和同时利用率的计算方法
3. 共同住宅供水量的计算方法
|
1. . 移送从水箱至最远水栓的垂直高度
2. 将实际垂直高度和管的材质、长度和直径带来的损失换算成垂直
高度合计的扬程称为全扬程,由泵的排出部产生的压力决定。
|
| 扬程 |
1. 移送从水箱至最远水栓的垂直高度
2. 将实际垂直高度和管的材质、长度和直径带来
的损失换算成垂直 高度合计的扬程称为全扬程,
由泵的排出部产生的压力决定。
|
| 设计压力 |
无论流量如何变化，
都以设计压力进行恒压控制
|
| 系统曲线 |
沿着这条曲线进行控制，
并考虑到因流量而造成的管道摩擦损失的曲线
|
| 世代 |
控制方式 |
控制标准 |
控制要素 |
| 第3代 |
恒压控制 |
设计压力 |
压力信息 |
| 第4代(目前) |
可变压控制 |
系统曲线 |
流量信息
压力信息
|
| 控制标准 |
控制要素 |
| 设计压力 |
压力信息 |
| 系统曲线 |
流量信息
压力信息
|

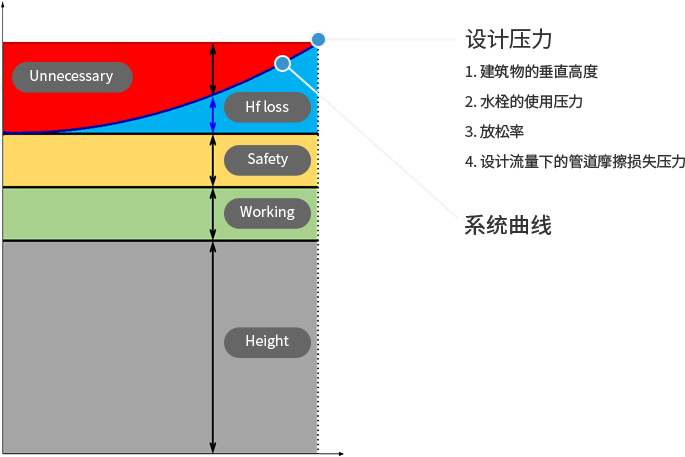

배관 마찰 손실
| 배관 마찰 손실 |
当流量通过管道时，由于流体和管道之间的摩擦而导致
压力损失的现象
通过的流体越多，损失的压力就越大。
|
| 배관 마찰 손실 为计算而所需的因素 |
1. 管道的口径
2. 管道的横截面积
3. 通过的流体量
4. 流体速度
5. 雷诺数
6. 摩擦损失系数
|
배관 마찰 손실
控制
标准
|
系统曲线 |
自动设置技术 |
控制
要素
|
压力信息
流量信息
|
压力传感器
流量计算技术 |
| 惠泽 |
1. 提供流量信息
2. 延长泵和管道的寿命
3. 与恒压控制相比，可减少20%以上的电力
|
可变压控制
| 自动可变压力参考线设置技术 |
自动可变压力参
考线设置技术
|
1. 输入基本信息 |
- 输入建筑物的数量, 层数, 户数, 面积和最大流量
- 利用输入的数值, Darcy Weisbach/Harzen Williams公式
|
| 2. 直接输入 |
- 최고압력(설계압력)과 배관마찰손실양정을 뺀 시작압력을 직접 입력
|
| 3. 设置可变压参考线 |
- 制定和建立整个流量的可变压参考线 |
| 流量计算技术 |
| 流量计算技术 |
1. 性能测试 |
- 在可测量的流量范围内测 量增压泵系
统的所有性能
|
| 2. 针对流量的公式化 |
- 用数学公式定义所有数据, 并将其加载到仪器上 |
| 3. 流量计算 |
- 确保实时操作数据, 将其代入公式, 并反向计算流量 |
来自可变压力控制的增益
-
[压力增益] 这是一个通过排除不必要的压力而获得的增益，
使用中的流量越小，它就越大。
-
[流量增益] 这是通过增加可提供的流量范围而产生的增益，
直到泵完全联锁，在恒压控制中，一个单元驱动的
部分发生在一个必须由两个单元操作的部分。
- [降低电力] 通过压力增益和流量增益降低电力。
电力降低效果
整体
动力
|
泵
配置
|
流量
[$m^3/min$]
|
电力[kW] |
递减率
[%] |
平均递
减率平均
[%]
|
| 可变压控制 |
恒压控制 |
6
kW |
대소
용량
|
0.04
~
0.2
|
0.95
~
4.86
|
1.66
~
5.43
|
20.9 |
21.0 |
동일
용량
|
1.06
~
4.58
|
1.86
~
5.46
|
27.5 |
33
kW |
대소
용량
|
0.15
~
0.1
|
3.10
~
24.52
|
3.76
~
28.52
|
22.1 |
동일
용량
|
3.21
~
26.70
|
4.95
~
31.32
|
23.3 |
88
kW |
대소
용량 |
0.4
3.04 |
8.87
~
72.80
|
10.99
~
76.45
|
15.3 |
동일
용량
|
12.21
~
77.45
|
14.90
~
77.42 |
16.9 |
| 现场试验 |
| 户数 |
540 户数 |
层数 |
20 层(地下1层） |
| 动力 |
37 kW |
使用层数 |
地下1层~地上7层 |
考试
结果
（30日）
|
分类 |
可变压控制 |
恒压控制 |
递减率 [%] |
| 总流量 |
1,806 |
1,813 |
- |
| 累积电量 |
1,039 |
1,316 |
21.1 |
